Börja med hålbilden. WARN VR EVO har 254 × 114,3 mm och ett vanligt ATV-exempel har 76 × 124 mm, så jämför måtten innan du beställer fäste. Koppla ur batteriet innan du monterar, och mata aldrig en 12 V-vinsch med 24 V. Schema och kabeldimension hämtar du ur manualen till just din modell. Som exempel visar vi två fästen till IRON BALTIC 9069294, bland annat 9072502 för Linhai-modellerna på 1 165 kr längre ner.
Båda fästena är gjorda för vinsch 9069294 och passar bara de fordon som står i texten. Priserna är ordinarie pris med moms.
Passar Linhai 500, M550 och M550L
Passar när du vill bakmontera vinsch 9069294 på en Linhai 500, M550 eller M550L. Fästet passar inte andra vinschar bara för att fordonet är en ATV.
Ordinarie pris 1 165 kr hos P Lindberg
Se dagspris hos P LindbergAnnonslänk

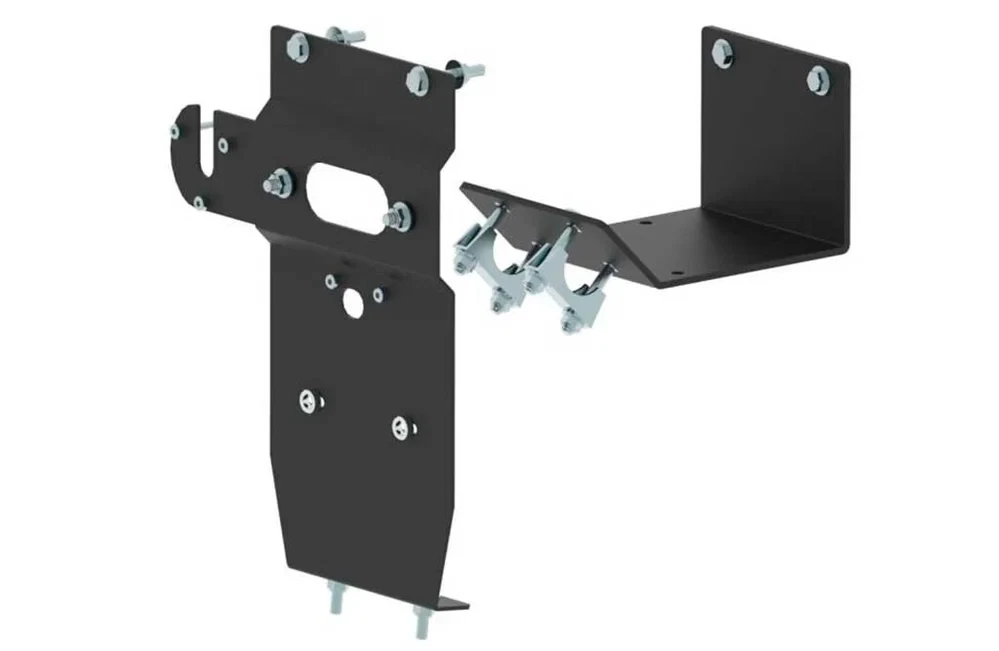

Passar Polaris 6x6 570 BigBoss
Passar när du bakmonterar vinsch 9069294 på en Polaris 6x6 570 BigBoss. Fästet gäller modellen med Ø32 mm kula, och vajern måste gå ut över trummans ovansida för att gå fri från ramen. Produktsidan nämner två olika årsgränser, så fråga säljaren om din årsmodell passar.
Ordinarie pris 1 165 kr hos P Lindberg
Se dagspris hos P LindbergAnnonslänk
Mät innan du beställer. Runva kan inte provmontera varje vinsch i varje skyddsbalk. Därför ska du jämföra vinschens måttritning med utrymmet i balken du har. WARN VR EVO 12-S kräver dessutom en vinschbärare eller ett vinschfäste. En frontbalk är inte automatiskt dimensionerad för vinschen.
Är utrymmet litet kan en flyttbar kontrollbox hjälpa. VR EVO 12-S har en sådan för låg montering. Boxen gör ändå inte vinschen själv mindre. Samma hålbild på två fästen bevisar inte att fästet passar fordonet. Därför är fäste 9072483 gjort för just Polaris 6x6 570 BigBoss och vinsch IRON BALTIC 9069294. Den vinschen kostar 4 370 kr och levereras med kablage, väderbeständiga kontakter, krok, styrjoystick och trådlös fjärrkontroll. Fler modeller i samma klass hittar du under vinsch 12 V och vinsch till ATV.
Följande ordning kommer från BRP:s Can-Am-sats. Din vinsch kan ha en annan, så följ manualen till din modell. BRP börjar med att koppla bort batteriet och förmonterar sedan pluskablarna och kretsbrytaren. Bakhjulen blockeras innan fronten lyfts, och stötfångare och främre hasplåt tas loss.
Sedan matas cirka 30 cm vajer ut, och vinschen förs in från fordonets högra sida. Vinschen fästs i ramen och hasplåten sätts tillbaka. Vajern leds genom hasplåten, och en horisontell styrrulle tas tillfälligt bort för att få plats. Anslutningarna skyddas med dielektriskt fett och lock, och kabeln buntas fast i ramen.
Sist återansluter BRP pluskabeln före minuskabeln och täcker plusanslutningen med skyddslock. Därefter provar du att vinschen fungerar med det handhållna fjärreglaget.
Kontrollboxens solenoider kopplar batteriströmmen till motorn och bestämmer åt vilket håll trumman snurrar. Manöverbrytaren har ett eget kablage. I BRP-satsen sitter den på styrets vänstra sida, och dess kabel går till tillbehörskontakten framtill. Blå och gul kabel gäller bara BRP:s Can-Am-sats, så använd inte färgerna som mall för en annan vinsch.
Runva levererar två huvudkablar på 1,8 m. Den långa röda går via huvudbrytaren och den svarta är motorjord. Från brytarens andra anslutning går en kort kabel på 30 cm till batteriets pluspol. Lämnar du brytaren på kan vinschen dra av misstag, så placera den där du når den. Har bilen ett smart laddsystem som inte tillåter jord direkt på batteriets minus, ansluter Runva jordkabeln till batteriets jordpunkt på chassit.
Förlänger du kraftkablarna ska de bli grövre ju längre de är. Hos Runva är minsta kabel 1 B&S, men det gäller inte alla vinschar, så följ kabelmåttet i din egen manual. WARN vill ha minst 650 CCA för VR EVO 12/12-S, och det är inte samma sak som batteriets Ah. Till fästen och tillbehör som fjärrkontroll finns vinschtillbehör.
Roterar du hela vinschen 180 grader kräver Runva att du tar ut all lina och lindar in den åt motsatt håll. WARN kräver att linan går in på trummans undersida och inte lindas över ovansidan. Följ ändå lindningsriktningen i manualen för din modell. Frikopplingen lossar trumman från växeln så att linan kan dras ut fritt. Den får aldrig kopplas in eller ur när linan är spänd eller trumman rör sig. Själva draget förbereder du enligt säker vinschning.
Räkna med fäste, huvudbrytare, kablage och de skydd som modellen kräver. Fäste 9072483 kostar 1 165 kr. Arbetskostnad går inte att ange generellt, eftersom den beror på fordon och fäste. Är du osäker på kopplingen ber du en bilelektriker titta på kraftkablarna innan första draget.
WARN VR EVO 8, 10 och 12 har 254 × 114,3 mm. Ett vanligt mått på ATV-vinschar är 76 × 124 mm, men WARN är ett undantag. Jämför alltid vinschens hålbild med fästet innan du beställer.
Nej. Runva förbjuder att en 12 V-vinsch matas med 24 V, och tvärtom. Motorn och andra delar kan skadas, och garantin kan upphöra.
Lämnar du den på kan vinschen börja dra av misstag, och det kan ge skador. Slå av den när du inte använder vinschen och placera den där du når den.
